德国绝对值线性位移传感器- CG5模拟量Analog有哪些

德国绝对值线性位移传感器- CG5模拟量Analog有哪些 Download

应用领域:

  热轧轧机AGC控制

  步进式加热炉

  卷取机  连铸机械

  冷轧生产线

  注塑机械

  桥梁检测

  油罐液位检测

         请下载详细资料Datasheet(PDF)


CARLEN Sensors德国卡伦品牌提供的绝对值线性位移传感器采用独特的磁致伸缩技术,实现高水平精准的,稳定的测量位移。每个CARLEN Sensors磁致伸缩位移传感器是定制的波导丝,位置磁铁,应变电路脉冲处理器及辅助电子电路构成。磁铁与被测移动物件相连,在所处的波导管上方产生一个磁场,而波导丝接通短电流脉冲,会产生一个瞬时径向磁场和波导管扭转形变,在波导丝管中传播。当超声波(扭转应变脉冲)到达波导丝管末端时被转换为电信号,由于能够精确测量波导管内的超声波速度,接受返回信号所需要的时间能够转换为一个高精度,可重复的线性位移测量值。

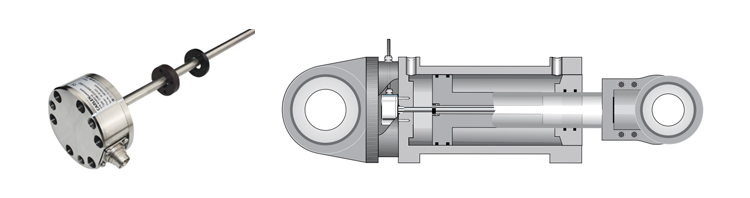

 德国绝对值线性位移传感器CG5模拟量Analog应用器



德国绝对值线性位移传感器- CG5模拟量Analog有哪些



电气核心参数:



供电电压

24vdc

输出信号

4-20 mA,  0-20 mA,  0-10 V,  0.5-4.5V

20-4 mA,  20-0 mA,  10-0 V,  -10-10V

分辨率

16bis D/A ( 1um min )

非线性度

± 0.01% ( 50um min )

重复精度

± 0.001% ( 1um min )

更新时间

0.5 ms Max





机械核心参数:



测量行程

50 mm ~ 5500 mm

产品材质

电子仓:不锈钢304    耐压管:不锈钢

装配直径

Φ18 x 25 (带密封圈)

温度范围

-40… +85 +105℃可选)

防护等级

IP67 (其它可选)

磁环类型

标准圆形,U型磁铁,24外径微型


德国绝对值线性位移传感器- CG5模拟量Analog有哪些常规型号:

CHMM0600S021G01K05

CHMM2040S1001G01K05

CHMM0600S201W41P68-A9

CHMM0365S201W41P68-A9

CHMM2040S1001G01K05

CHMM0480-S001-1G01-S07

CHMM0050S0051G06V00

CHMM0050S0052G06V02

CHMM0065S0011G08V12

CHMM0050S0052G06V02

CHMM0140S0021G18V15

CHMM1795S0021G18V15

CHMM0280S0011G03V12

CHMM0065S0011G08V12

CHMM0065S0011G08V12

CHMM0065S0011G08V12

CHMM0920P0051B63V13

CHMM0225S0021G18V15

CHMM0165S0021G18V10

CHMM0860P0051B63V08

CHMM0050S0021G06V10
