卡伦磁致伸缩位移传感器 Analog模拟量系列

卡伦磁致伸缩位移传感器 Analog模拟量系列 Download

应用领域:

  热轧轧机AGC控制

  步进式加热炉

  卷取机

  冷轧生产线

  连铸机械

  注塑机械

  桥梁检测

  请下载详细资料Datasheet (PDF)



CARLEN Sensors品牌提供的绝对值线性位移传感器采用独特的磁致伸缩技术,实现高水平精准的,稳定的测量位移。每个CARLEN Sensors磁致伸缩位移传感器是定制的波导丝,位置磁铁,应变电路脉冲处理器及辅助电子电路构成。磁铁与被测移动物件相连,在所处的波导管上方产生一个磁场,而波导丝接通短电流脉冲,会产生一个瞬时径向磁场和波导管扭转形变,在波导丝管中传播。当超声波(扭转应变脉冲)到达波导丝管末端时被转换为电信号,由于能够精确测量波导管内的超声波速度,接受返回信号所需要的时间能够转换为一个高精度,可重复的线性位移测量值。

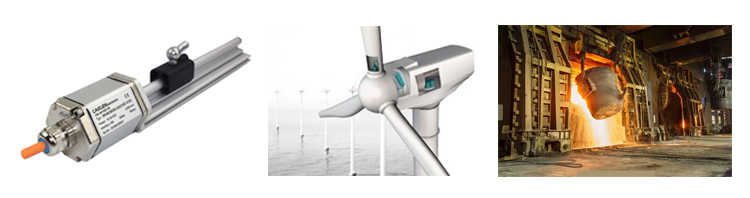

 产品行业应用领域图


CARLEN卡伦磁致伸缩位移传感器- Analog模拟量系列


电气核心参数:


供电电压

24vdc

输出信号

4-20 mA,  0-20 mA,  0-10 V,  0.5-4.5V

20-4 mA,  20-0 mA,  10-0 V,  -10-10V

分辨率

16bis D/A ( 1um min )

非线性度

± 0.01% ( 50um min )

重复精度

± 0.001% ( 1um min )

更新时间

0.5 ms Max




机械核心参数:


测量行程

50 mm ~ 7600 mm

产品材质

电子仓:压铸铝     耐压管:不锈钢

螺纹规格

M18X1.52 M20X1.5, 3/4’’-16 UNF -3A

温度范围

-40… +85 +105℃订货注明)

防护等级

IP67(CHM内置式)  IP65 (CPM外置式)

磁环类型

标准圆形,半圆形,U型磁铁,方块磁铁

CARLEN卡伦磁致伸缩位移传感器 常规型号:

CHMM0600S021G01K05

CHMM2040S1001G01K05

CHMM0600S201W41P68-A9

CHMM0365S201W41P68-A9

CHMM2040S1001G01K05

CHMM0480-S001-1G01-S07

CHMM0050S0051G06V00

CHMM0050S0052G06V02

CHMM0065S0011G08V12

CHMM0050S0052G06V02

CHMM0140S0021G18V15

CHMM1795S0021G18V15

CHMM0280S0011G03V12

CHMM0065S0011G08V12

CHMM0065S0011G08V12

CHMM0065S0011G08V12

CHMM0920P0051B63V13

CHMM0225S0021G18V15

CHMM0165S0021G18V10

CHMM0860P0051B63V08

CHMM0050S0021G06V10
