CARLEN磁致伸缩位移传感器代理 CANopen总线式系列

CARLEN磁致伸缩位移传感器代理 CANopen总线式系列 Download

应用领域:

  热轧轧机AGC控制

  步进式加热炉

  卷取机 连铸机械

  冷轧生产线

  注塑机械

  桥梁检测

  油罐液位检测

       请下载详细资料Datasheet (PDF)


CARLEN Sensors品牌提供的绝对值线性位移传感器采用独特的磁致伸缩技术,实现高水平精准的,稳定的测量位移。每个CARLEN Sensors磁致伸缩位移传感器是定制的波导丝,位置磁铁,应变电路脉冲处理器及辅助电子电路构成。磁铁与被测移动物件相连,在所处的波导管上方产生一个磁场,而波导丝接通短电流脉冲,会产生一个瞬时径向磁场和波导管扭转形变,在波导丝管中传播。当超声波(扭转应变脉冲)到达波导丝管末端时被转换为电信号,由于能够精确测量波导管内的超声波速度,接受返回信号所需要的时间能够转换为一个高精度,可重复的线性位移测量值。

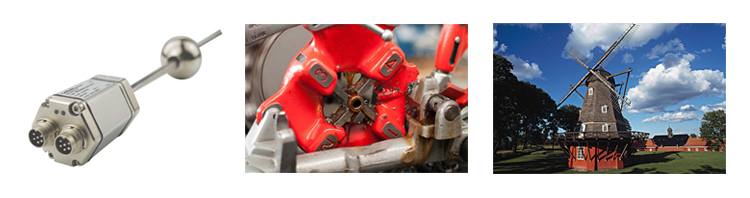

 CANopen磁致伸缩位移传感器应用图


ARLEN卡伦磁致伸缩位移传感器-CANopen系列



电气核心参数:



供电电压

24vdc

通讯接口

CANopen ( ISO DIS 11898 )

分辨率

0.5um, 1um, 2um,5um, 10um, 50um, 100um

数据传输率

1 Mbit/s Max

非线性度

± 0.01% ( 50um min )

重复精度

± 0.001% ( 1um min )





机械核心参数:



测量行程

50 mm ~ 7600 mm

产品材质

电子仓:压铸铝     耐压管:不锈钢

螺纹规格

M18X1.52 M20X1.5, 3/4’’-16 UNF -3A

温度范围

-40… +85 +105℃订货注明)

防护等级

IP67(CHM内置式)  IP65 (CPM外置式)

磁环类型

标准圆形,半圆形,U型磁铁,方块磁铁

磁致伸缩位移传感器-CANopen系列 常规型号:

CHMM2285S218-133

CHMM0070S0021G18V02

CHMM0050S0051G06V00

CHMM0050S0051G06V00

CHMM0070S0021G06V02

CHMM0045S0011G08V12

CHMM0335S0021G18V05

CHMM0065S0011G08V12

CHMM0335S0021G18V05

CHMM0580S0011G05V15

CHMM0045S0011G08V12

CHMM2285S218-133

CHM-M1030-S-A01-YC0

CHM-M0160-S0002-1-G01-K05

CHM-M0160-S0002-1-G01-K05

CHM-M0160-S0002-1-G01-K05

CHM-M0165-S001-1B06

CHM-M1030-S0002-1-G01-K05

CHM-M830-S0002-1-G01-K05

CHM-M650-S0002-1-G01-K05

CHM-M0870-S201-W4-P68

CHMD-4530-2L-30230
