进口角度传感器

进口角度传感器 Download

进口角度传感器产品应用

民用:  大坝,建筑,桥梁,报警,运输

工业:冶金,吊车吊架,收割机,起重机,铺路机等。

火车:高速列车转向架和客车车厢的倾斜测量

海事:纵倾和横滚控制,油轮控制,天线位置控制。
钻井:精确钻井倾斜控制。
机械:倾斜控制,大型机械对准控制,弯曲控制,起重机
军用:火炮和雷达调整,导航系统,军用着陆平台控制。

角度传感器(又名倾角传感器)是用来检测角度的。它的身体中有一个孔,可以配合乐高的轴。当连结到RCX上时,轴每转过1/16圈,角度传感器就会计数一次。往一个方向转动时,计数增加,转动方向改变时,计数减少。计数与角度传感器的初始位置有关。当初始化角度传感器时,它的计数值被设置为0,如果需要,你可以用编程把它重新复位。


产品描述
角度传感器采用 MEMS 工艺将纳米磁集束薄膜材料与差动阵列磁敏感元件一体化设计, 非接触感应旋转磁场的变化。系统集成微处理器(micro-computer)与电流变送器及多种保护电路,通过 DSP 处理, 对线性度修正、温度补偿、依量程输出信号标准化、数字滤波、 零点设置、多段不同斜率设置的可编程智能控制, 实现 0~360° 范围;

进口角度传感器具有无触点、长寿命、高分辨、低温漂、优线性、精复位、高频响、多保护、抗干扰、耐振抗冲、适用水、 油、 气、 振动、 冲击等多种恶劣工业环境, 为较佳性价比的理想角度传感器。亦为触点式角度传感器(如导电塑料电位器)更新换代的最佳产品。

性能参数:

使用范围    双轴方向位置和水平测量
测量范围    ± 80°
绝对精度    ±0.10° (within +/-60° range)
分辨率    0.01°
电气数据
电源电压    10 – 30 VDC
功耗    ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
EMC:发射干扰    DIN EN 61000-6-4
EMC:抗干扰    DIN EN 61000-6-2
反极性保护    是
短路保护    是
MTTF    350 years @ 40 °C
环境规格
工作温度    -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
存储温度    -40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移    0.004°/ K
外壳防护等级    IP66/IP67
耐冲击性    ≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振动性    1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳材料    纤维增强型PBT (聚对苯二甲酸丁二醇酯)
灌封材料    PUR电缆(聚氨酯材料)
重量    240 g (0.53 lb)
接口
接口    J1939
建立时间    150 ms
输出驱动器    Desc
传输速率    125K波特,250K波特,500K波特
初始数据传输速率    250K波特
默认的节点ID    C0h
Default PGN    PGN 65283 (俯仰角, 翻转角)
电气连接
连接类型    电缆 2 m
连接器    Cable 2 m
电缆长度    2 m [79"]
导线截面    0.14 mm² / AWG 26
材料 / 类型    PVC
电缆直径    6 mm (0.24 in)
最小弯曲半径    46 mm (1.81") 固定, 61 mm (2.4") 弯曲
产品寿命周期信息
产品寿命周期信息    新产品
电气连接
Approval    CE + cULus

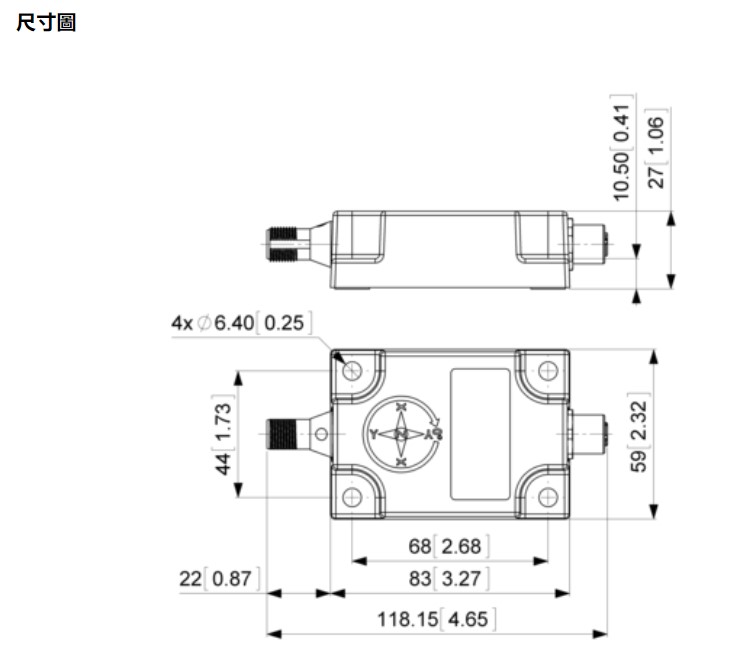

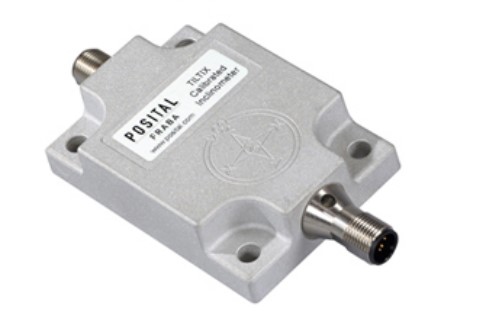

角度传感器图
