高精度水平测量仪厂家

高精度水平测量仪厂家 Download

高精度测量仪产品应用

铁道系统:列车制造、控制自动化、检测铁轨水平度等

建筑行业:建筑工程设备的俯仰角、滚动角和倾斜角等
军事自动化:导弹、坦克、火炮、飞机、舰船等
工业自动化:冶金、化工、石油勘探、煤炭、仪表等
汽车行业:四轮定位、路面控制等
机械行业:机械工作台、车床工作台的水平情况和位置

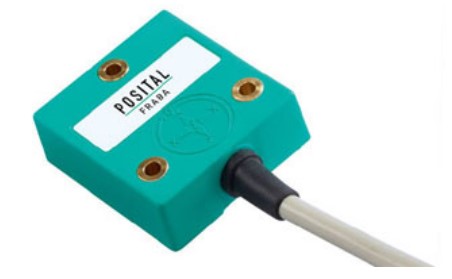

高精度测量仪(倾角传感器)

开地电子是高精度水平测量仪(又名倾角传感器)生产厂家,采用高精度MEMS倾角传感器,可以测量平面上两个方向的倾角变化量。


高精度水平测量仪产品特点

MEMS技术,实现双轴高精度测量。
数字传输技术,避免数据的丢失与误码。

内置温度补偿,有效提升重复精度。


产品参数
使用范围    双轴方向位置和水平测量
测量范围    ± 80°
绝对精度    ±0.10° (within +/-60° range)
分辨率    0.01°
电气数据
电源电压    10 – 30 VDC
功耗    ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
EMC:发射干扰    DIN EN 61000-6-4
EMC:抗干扰    DIN EN 61000-6-2
反极性保护    是
短路保护    是
MTTF    350 years @ 40 °C
环境规格
工作温度    -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
存储温度    -40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移    0.004°/ K
外壳防护等级    IP66/IP67
耐冲击性    ≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振动性    1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳材料    纤维增强型PBT (聚对苯二甲酸丁二醇酯)
灌封材料    PUR电缆(聚氨酯材料)
重量    240 g (0.53 lb)
接口
接口    J1939
建立时间    150 ms
输出驱动器    Desc
传输速率    125K波特,250K波特,500K波特
初始数据传输速率    250K波特
默认的节点ID    C0h
Default PGN    PGN 65283 (俯仰角, 翻转角)
电气连接
连接类型    电缆 2 m
连接器    Cable 2 m
电缆长度    2 m [79"]
导线截面    0.14 mm² / AWG 26
材料 / 类型    PVC
电缆直径    6 mm (0.24 in)
最小弯曲半径    46 mm (1.81") 固定, 61 mm (2.4") 弯曲
产品寿命周期信息
产品寿命周期信息    新产品
电气连接
Approval    CE + cULus
連接計劃
信號    電纜顏色
Power Supply    红
GND    黄色
CAN High    白
CAN Low    棕色
CAN GND    绿色
Not Connected    蓝色
Not Connected    灰色
Not Connected    粉红色

Shielding    屏蔽

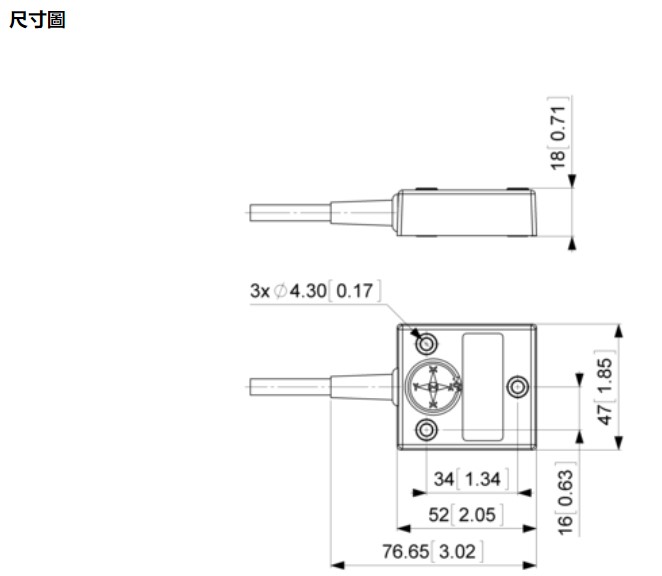

                         倾斜角传感器图
