SSI接口 RS422绝对值编码器 UCD-S101G-0013-L10S-PRL-博思特POSITAL
先进的位置反馈技术

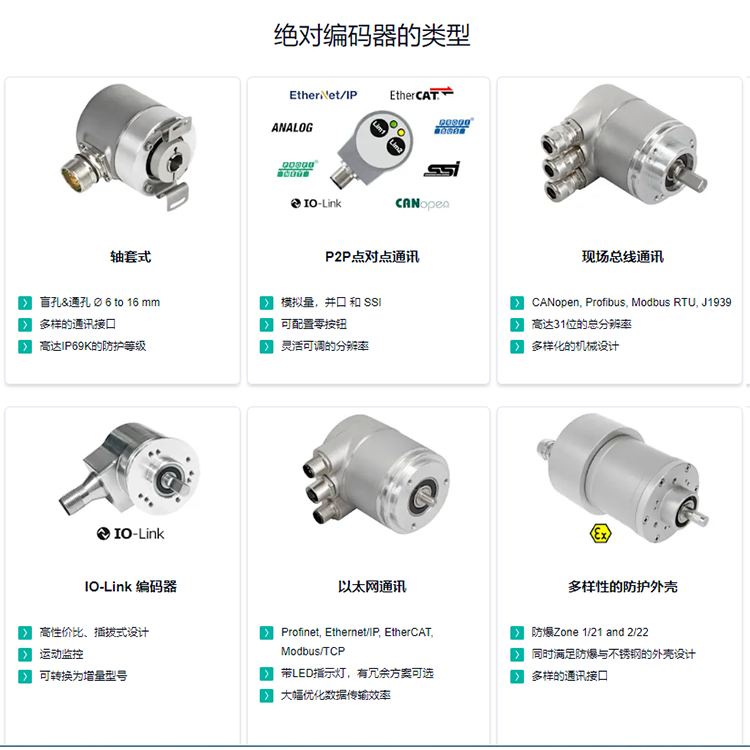

寻求精确可靠的传感解决方案？博思特POSITAL绝对值旋转编码器从开始工作的那一刻开始，即使是在系统断电机械部件发生移动时，可持续实时反馈当前位置值。绝对值编码器有单圈和多圈两种类型，且都有不同的分辨率和通信接口，以及数千种机械和连接配置可供选择。POSITAL绝对编码器提供了更高的精度和可靠性，使其适用于各种应用。
SSI接口 RS422绝对值编码器 UCD-S101G-0013-L10S-PRL-博思特POSITAL运用行业
博思特POSITAL绝对值编码器UCD-S101G-0013-L10S-PRL运动控制的应用范围十分广泛，从工厂自动化到移动设备的控制系统都会涉及到运到控制的运用。这些行业都有其特殊性，但无一例外都需要机械设备实时的精确物理位置。POSITAL绝对编码器UCD-S101G-0013-L10S-PRL可以帮助您更便捷的控制您的设备，提高安全性和效率，并帮助您提升对品质的把控。
SSI接口 RS422绝对值编码器-博思特POSITAL接口
接口 SSI带预设

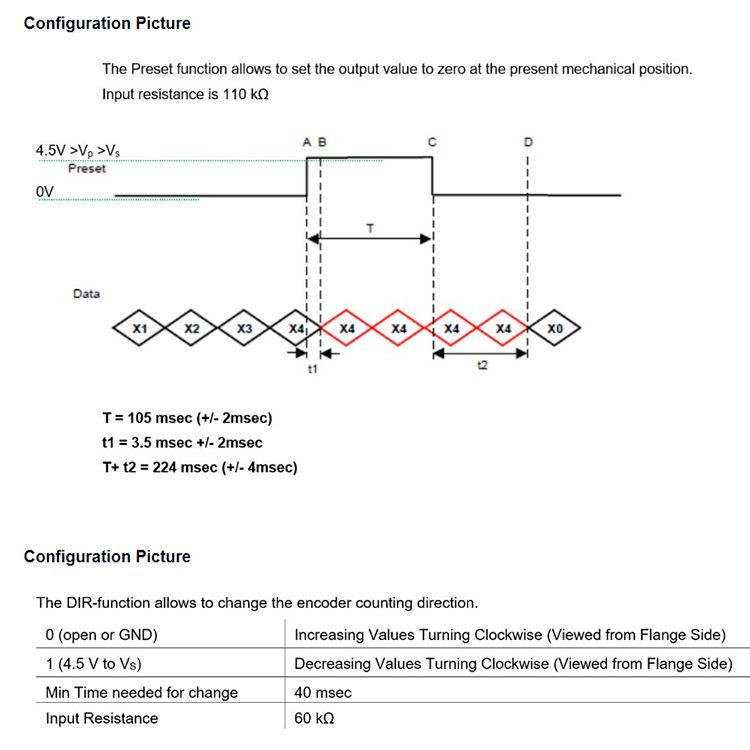

手动功能 预设功能和方向反转可以通过电缆或连接器编译
接口周期时间 ≥ 25 µs
Multiple Transmissions Once
Number of Preset Cycles 5,100,000
SSI Format SSSSSSSSSSSSS0
SSI接口 RS422绝对值编码器 输出
输出驱动器 RS422
电气数据
电源电压 4.5 – 30 VDC
功耗 典型的 50 mA
功耗 ≤ 1.0 W
启动时间 < 1 s
时钟输入 RS 422, 通过光电耦合器
时钟速度 100 kHz – 2 MHz
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
MTTF 500 years @ 40 °C
SSI接口 RS422绝对值编码器-博思特POSITAL 传感器
技术 磁性
单圈分辨率 13 位
分辨率 多圈 0 位
精度 (INL) ±0.0878°（≤12位）
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码 格雷码
环境规格
外壳防护等级 (轴) IP66/IP67
外壳防护等级 (外壳) IP66/IP67
湿度 98%相对湿度, 无凝结状态
Max Temperature +85 °C (+185 °F)
Min Temperature - 40 °C (- 40 °F)

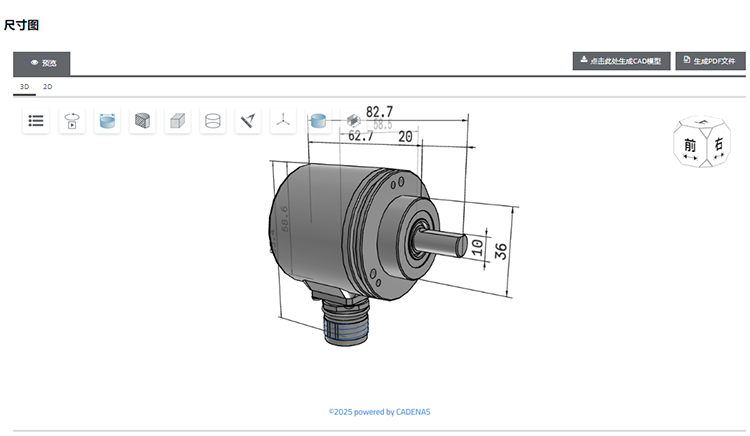

UCD-S101G-0013-L10S-PRL绝对值编码器 机械数据
外壳材料 钢
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂
法兰形式 夹紧法兰, ø 58 mm
法兰材料 铝
轴的类型 实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径 ø 10 mm (0.39")
轴的材料 不锈钢 V2A (1,4305; 303)
最大轴负载 Axial 40 N, Radial 110 N
最小机械寿命 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
转子转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高机械速度 ≤ 3000 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 52,7 mm (2.07")
重量 290 g (0.64 lb)
SSI接口 RS422绝对值编码器 电气连接
连接方向 径向
接口 M23, 公型, 12针
电气连接 Approval CE + cULus
