编码器通讯电缆在接线要特别注意有哪些?

文章来源:www.kindele.com  发布时间:2021/04/08    点击数:

开地电子编码器讲解编码器通讯电缆在接线时的常见问题 :


1.通讯电缆必须要防止电机、变压器、变频器等严重的磁场强度干扰信号设备 。

2.通讯电缆必须要与电源电线电缆、大功率电线电缆及高噪电线电缆单独布局,最好是采用 屏蔽掉优良的金属电线电缆管套 。


3.电线电缆要科学合理接线,防止预先存留电线电缆较长,导致电线槽阻塞 。

绝对值编码器生产厂家

4. 若空间受到限制,请采用金属挡板、金属套管及金属线槽,并保持良好接地保护 。
5. 电线电缆应尽可能合理安排在距离金属部件近的部位,比如说控制箱面板、横梁和金属导轨等。
6.电柜内与其它电线电缆保持较小距离2cm,电柜外距离50cmz。

7. 为防止耦合干扰信号,应尽可能减少信号电缆与功率电线电缆平行布线的可能 。

开地电子供应编码码器

8.必须要采用金属电缆支架,并确保支撑架接头处导通相互连接地。

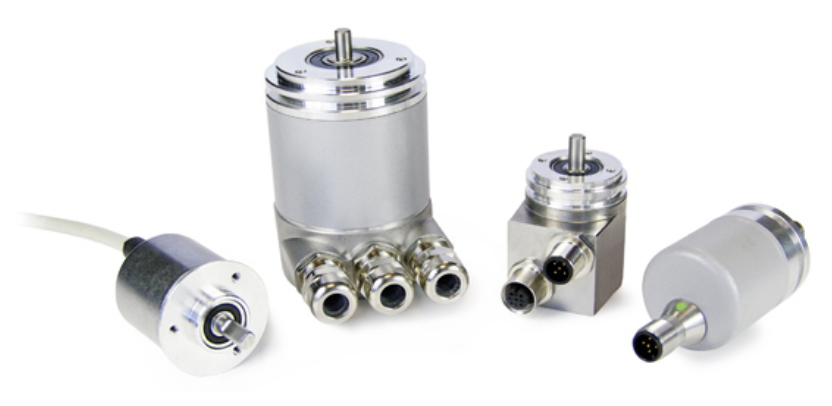

开地电子的产品要有旋转编码器、光电编码器、磁电编码器、复合式编码器、总线编码器、绝对值编码器、增量式编码器、微型编码器等。
