模拟量拉线编码器

模拟量拉线编码器 Download

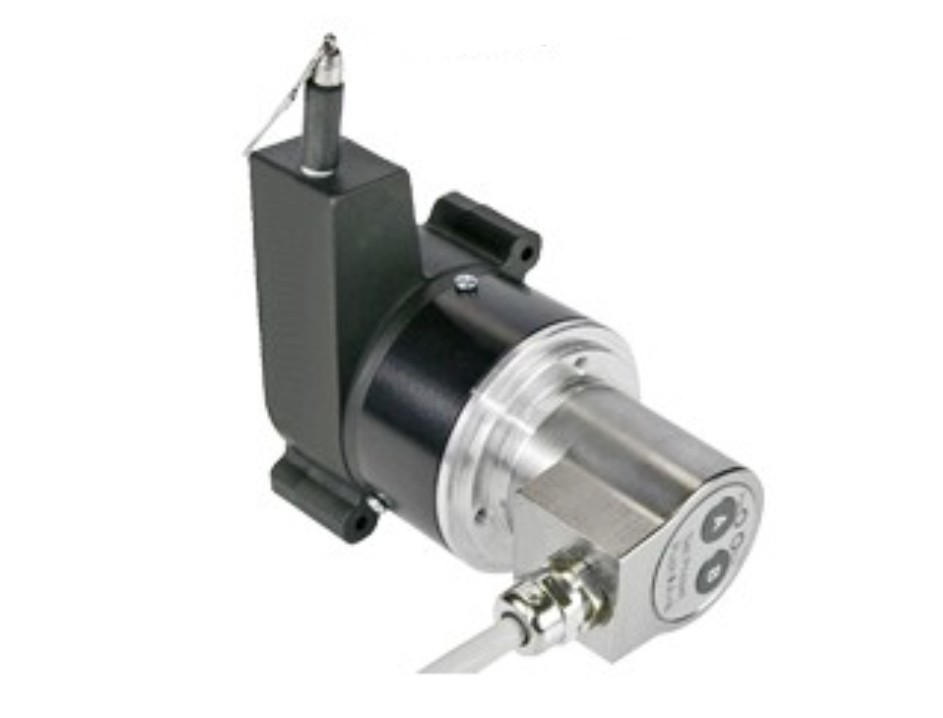

       POSITAL模拟量拉线编码器-拉线位移传感器

       测量范围从1 米到15 (3' to 49')

       可选多种绝对值接口位置反馈,分辨高达2微米

       超高的线性精度,坚固耐用

       低成本,性价比高

       具有模拟量输出可调功能

       可灵活对拉线量程和模拟量输出比例关系进行配置

在许多的工业自动化应用中,都需要直线运动传感器,来反馈数据,从而提供系统控制或确保系统安全。博思特POSITAL模拟量拉线编码器-拉线位移传感器,测量长度范围从1米到15米,并且拥有多种配置参数,从而满足不同行业应用的需求。

POSITAL模拟量拉线编码器-拉线位移传感器

产品参数:

电源       8 – 32 VDC

工作温度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       815 g (1.80 lb)

外壳防护等级 (编码器)      IP64 / IP65

机械数据

最大测量长度       2.40 m (7.87')

线毂周长       150.8 mm

线绳材质       聚酰胺涂层的不锈钢

线绳直径       0.45 mm

编码器外壳材料

拉线盒外壳的材料       塑料

线位移的最大速度       1.0 m / s

线绳最大加速度    5.0 g

传感器数据

技术       磁电 (≤ 0.09°)

精度       ± 0.10 % FSO

重复性    ±0.04 % FSO

分辨率 单圈  13

分辨率 多圈  4

近似线性分辨率    18.4 µm

输出码制       Analog Current 0 – 20 mA

输出分辨率    在全量程内最高分辨率13位(分级转动-当测量范围小于90度时分辨率将至13位以下)

多圈范围       16位(默认设置)。用户可以使用设定量程功能测量最高达65536圈(也可以使用UBIFAST工具更改圈数)

通讯接口       电流型模拟量

输出

电气数据

功耗       Desc

最大负载电阻       500 Ω

模拟量精度    @ 20 mA = ±20 µA (在正常的供电情况下)

建立时间       32ms(从最小值到最大值的跳跃)

MTTF     241.0 years @ 40 °C

电气连接

电缆长度       10 m [394"]

导线截面       0.14 mm² / AWG 26

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲
