绝对值磁栅尺 位置传感器 CSA-CAN系列

绝对值磁栅尺 位置传感器 CSA-CAN系列 Download

  应用领域:

      光伏能源

      木材加工

      纺织机械

      造纸机械

      传动系统

      锻压机械

      石材加工

          请下载详细资料Datasheet (PDF)


CSA-CAN系列绝对值磁栅尺位置传感器-磁传感器磁间距为2+2 mm,其通讯接口是国际通用的CANopen,是工控行业里应用最为广泛的一款产品。



雷恩Precilec旗下的CHICODE磁栅尺/位置传感器经过几代的产品更新其磁性测量技术即使在许多工业重污染和苛刻的机械条件下也可以放心投入使用。具有雷恩独特的磁性测量方法在这里发挥其最大的优势,它的功用既不会因传统机械的影响(震动,冲击)也不会因其他的影响(固体或者液体)而受到干扰。



苛刻的应用条件,需要一个可承受的技术,长寿命的材质和功能性确保它的可靠性和稳定性。为满足不同客户的机械要求,灵活的磁栅尺可通过一个不锈钢保护盖条保护起来。磁传感器自身无可移动部件,因此电子部件可以完全封闭,在这里主要是采用坚固的塑料和金属外壳,防护等级最高可达IP67

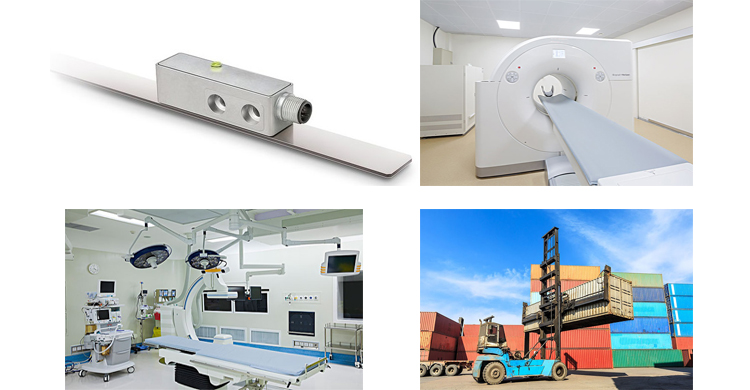

绝对值磁栅尺 位置传感器 CSA-CAN系列应用图


绝对值磁栅尺位置传感器CSA-CAN系列



CSA-CAN核心参数:



供电电压

5-28 vdc

磁间距Pole Ptich

2+2 mm

通讯接口

CAN bus

协议格式

CAN open encoder DS406 V 3.1

分辨率

1um, 5um, 10um, 50um, 100um

重复精度

± 1 incremental

磁条长度

30 m ( 独立最长每根 )

移动速度

300 m/min

温度范围

-20°C … +80°C

防护等级

IP67

外壳材质

压铸铝

相对湿度

100%
