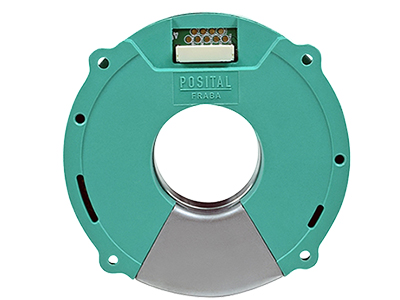

多圈通孔空心轴KIT编码器

多圈通孔空心轴KIT编码器 Download

通孔空心轴设计(30和50毫米)

多圈计数,无需电池或齿轮

开源BiSS-C和SSI接口

超薄设计(厚度18毫米)

安装后无需校准

分辨率高达19位

多圈通孔空心轴KIT编码器主要特征:

通孔空心轴无需外部电池的绝对值编码器

基于韦根能量收集技术,来提供多圈计数

空心轴中空设计并且无轴承,实现机器人关节,以及其他驱动装置的最佳机械布局解决方案

编码器孔径可选30mm和50mm

基于电容的单圈测量原理,即便在恶劣的环境下,也能保证高精度测量

SSI和BiSS C标准的电气接口

易于安装,无需维护

无需电池的多圈计数器-能量收集技术-韦根传感器

对于多圈绝对值KIT编码器,多圈计数器是自供电的,因为使用了韦根传感器能量收集技术。消除了编码器对电池的需求,降低了维护成本。

多圈部分无需外部电源,无需电池

更高的寿命

可在恶劣环境中运行

非接触测量原理,没有机械磨损

单圈绝对值测量-电容测量原理

编码器有两个主要部件,定子和转子,两者都包含特殊形状的导电表面。这些表面作为电容器板,被定位在非常接近的位置。当转子转动时,导电表面的图案会改变其相对位置,从而导致系统中电容耦合的变化。这反过来会导致由定子中的励磁电路产生的高频电信号的振幅和相位角发生变化。特殊专用的ASIC器件捕获并解码这些信号变化,从而高精度的来确定转子的角度位置。

产品特点:

单圈分辨率18bit(内径30mm)/19bit(内径50mm)

精度 ± 0,02°

转速支持高达 6000 RPM

适用于运动控制系统

多圈通孔空心轴KIT编码器的优势:

绝对值多圈测量,无需电池或齿轮,17位分辨率

直径:22mm和35mm

多个开源电气接口:BISS-C、BiSS-Line、RS485 、SSI

单电缆技术

不受灰尘和湿气影响

温度范围:-40°至+105°C
